无向图集群

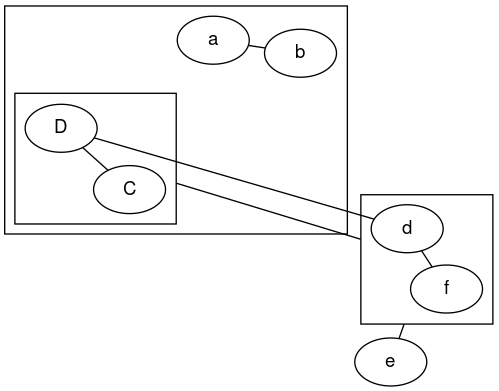

fdp 布局程序支持节点和集群之间的边以及集群到集群之间的边。为了使边以集群作为端点，fdp 依赖于以下约定：节点和集群子图具有相同的名称，并且以 cluster 作为前缀，如示例所示。
fdpclust.gv.txt
graph G {
fontname="Helvetica,Arial,sans-serif"
node [fontname="Helvetica,Arial,sans-serif"]
edge [fontname="Helvetica,Arial,sans-serif"]
layout=fdp
e
subgraph clusterA {
a -- b;
subgraph clusterC {
C -- D;
}
}
subgraph clusterB {
d -- f
}
d -- D
e -- clusterB
clusterC -- clusterB
}版权所有 © 1996-2004 AT&T。保留所有权利。
